Femtosekunti vs nanosekunnin lasermikro{0}}poraus|Tarkkuusopas

Apr 28, 2026 Jätä viesti

Nopeasti kehittyvässä tarkkuusvalmistuksen maailmassa valinta nanosekunnin ja femtosekunnin lasertekniikan välillä voi tehdä mikro-koneistusprojektisi tai katkaista sen. Teollisuuden pyrkiessä kohti yhä-pieniä ominaisuuksia ja tiukempia toleransseja-puolijohdepakkauksista lääketieteellisiin laitteisiin-kysymys ei ole vainonkokäyttää laserporausta, muttajokalaserteknologia tarjoaa sovelluksesi vaatiman tarkkuuden.



Vaikka sekä nano- että femtosekuntilaserit voivat luoda mikro{0}}reikiä, niiden perustavanlaatuiset pulssin kestoerot tuottavat dramaattisesti erilaisia ​​tuloksia. Yksi luottaa lämpöablaatioon, joka jättää väistämättä lämpö-vaikutusalueita, uudelleenvalattuja kerroksia ja mikro-halkeamia. Toinen saavuttaa "kylmäkoneistuksen" ultranopean ionisaation avulla, mikä tuottaa koskemattomia, purseetta{5}}reiät mikroni-tarkkuudella.



Tässä kattavassa vertailussa tarkastelemme todellisia{0}}koneistuksen tuloksia-vierestä-, analysoimalla yksittäisen-reiän morfologiaa, taulukon laatua, ydintoimintaperiaatteita ja toimialakohtaisia-sovelluksia. Arvioitpa sitten kustannustehokasta karkeaporausta-tai vaativaa alle-mikronin tarkkuutta huipputeknisille-komponenteille, näiden kriittisten erojen ymmärtäminen auttaa sinua tekemään tietoon perustuvan päätöksen, joka tasapainottaa suorituskyvyn, laadun ja budjetin.



Sukellaanpa tietoihin ja selvitetään, miksi femtosekunnin vallankumous muuttaa tarkkuuden mikro{0}}koneistuksen ilmailu-, lääke-, puolijohde- ja optiikkateollisuudessa.



Comparison of femtosecond laser vs nanosecond laser micro-drilling results on stainless steel



Yhden reiän mikro{0}}morfologian vertailu



Vasen puoli: nanosekunnin laserkoneistettu mikro{0}}reikä



  • Sisäseinässä on suuria alueita sulavaa ja uudelleenvalettua kerrosta, aalto{0}}kuten romahduspurseet ja voimakasta hiiltymistä ja vaurioita reunoissa.
  • Koneistusprosessi tuottaa merkittävän lämpövaikutusalueen (HAZ). Materiaali sulaa, höyrystyy ja roiskuu lämmön vaikutuksesta muodostaen kerrostetun lämpövaurion rakenteen.
  • Huono konsistenssi reiän halkaisijassa, erittäin korkea sisäseinän karheus ja lukuisia halkeamia ja sulaneita jäämiä.



Oikea puoli: Femtosekunnin laserkoneistettu mikro{0}}reikä



  • Sileät ja pystysuorat reiän seinät, ei sulamista tai romahtamista, ei reunahalkeilua tai purseita.
  • Koko prosessi on "kylmätyöstö" ilman lämmönjohtavuutta, mikä johtaa lähes nollaan lämpövaikutusvyöhykkeeseen (HAZ). Materiaali poistetaan ultranopealla kylmäionisaatiolla (ablaatiolla).
  • Säännöllinen reiän muoto, erinomainen sylinterimäisyys; sisäseinässä ei ole uudelleenvalukerroksia eikä halkeamia.



Microscope views of single hole micro-morphology by nanosecond and femtosecond lasers



Mikro{0}}reikätaulukoiden kokonaislaadun vertailu



Luokat: Käsittelymenetelmä|Kokonaisulkonäkö|Reiän sijainnin johdonmukaisuus|Reunojen puhtaus|Vian tila



Nanosekunnin laser:



Pinnalla on suuria mustumis- ja hiiltymisalueita, ja reunojen ympärille on kertynyt roiskeita jäämiä. Yksittäisten reikien koot vaihtelevat merkittävästi, ja matriisikuvio on pahasti vääristynyt. Reikien aukot osoittavat sulamista ja materiaalin ylivuotoa, ja substraatilla on suuri -alue lämpöpalaminen. Vikoja ovat laajalle levinnyt reunahalkeuma, tukkeutuneet reiät ja ympäröivän alustamateriaalin vaurioituminen.



Nanosecond laser vs femtosecond laser processing effect on micro-hole arrays quality

Nanosekunnin laserkäsittelyteho Femtosekundin laserkäsittelyteho



Femtosekundin laser:



Alustan pinta on puhdas ilman palamista tai värimuutoksia. Reikien halkaisijat ja jakovälit ovat koko joukossa erittäin tasaisia ​​ja säännöllisiä. Reikien aukot ovat teräviä, eikä niissä ole materiaalin ylivuotoa, eikä reunassa ole lämpölikaa. Lämmön aiheuttamia vikoja ei{3}} ole, mikä johtaa valmiin tuotteen maksimaaliseen saantoon.



Erot perusperiaatteissa



1. Nanosekunnin laser: Pulssin kesto on nanosekunnin tasolla; käsittely kuuluu lämpöablaatioon.

Energiaa syötetään jatkuvasti materiaalin sisäosaan, jolloin lämpö hajoaa ja johtaa laajalla alueella. Tämä johtaa väistämättä peruuttamattomiin lämpövaurioihin, kuten sulamiseen, höyrystymiseen, uudelleenvaluihin, halkeilemiseen ja lämpömuodonmuutokseen. On mahdotonta välttää ongelmia, kuten purseet ja reunan romahtaminen.



2. Femtosekundin laser: Pulssin kesto on femtosekuntia (10⁻¹⁵ sekuntia), mikä on erittäin-lyhyt ja erittäin{2}}nopea.

Välitön huippuenergia on erittäin korkea. Materiaalin ionisaatio ja ablaatio valmistuvat ennen kuin lämpö voi levitä ympäröivään materiaaliin, jolloin saadaan aikaan ei--terminen "kylmä" käsittely. Tämä eliminoi täysin lämpövaikutukset, uudelleenvaletut kerrokset ja halkeilut/purseet, mikä mahdollistaa erittäin tarkkojen mikro{3}}reikien massatuotannon mikroni/sub{4}}mikronin tasolla.



Soveltuvuus toimialalle



Nanosekunnin laser: Soveltuu vain alhaisen-tarkkuuden ja-kustannuksiltaan alhaisen karkeaporauksen skenaarioihin. Sitä käytetään paikoissa, joissa ei ole tiukkoja vaatimuksia sisäseinien laadulle tai ei--lämpökäsittelylle.

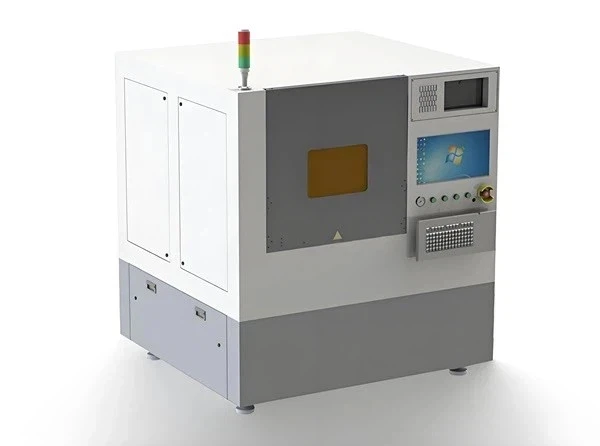

Industrial micro-precision laser cutting and drilling machine for femtosecond laser processing

Mikro-tarkkuus laserleikkaus- ja -porauskone



Femtosekundin laser: Ainoastaan ​​korkean teknologian-aloilla, kuten sirupakkauksissa, lääketieteellisissä/biologisissa kulutustarvikkeissa, ilmailun tarkkuuskomponenteissa, optisissa ohuissa kalvoissa ja ultra-ohuissa erikoismateriaaleissa. Sitä käytetään mikro-reikä/blind{4}}reikätaulukoiden mukautettuun käsittelyyn.



Tuotanto{0}}-mittakaavassa on esimerkki siitä, kuinka femtosekuntilaserit mahdollistavatilmalaakereiden aukkojen massatuotanto, jossa tuhansien kaasuläpän mikro{0}}reikien on vastattava mikrometriä.



Aurinkosähkössä samat ultranopeat tarkkuuskäytötperovskiittisten aurinkokennojen laserkirjoitus, jossa P1–P3 piirtoviivat määrittävät suoraan moduulin tehokkuuden.
