Molybdeeni (Mo) on ainutlaatuinen metallimateriaali. Vaikka se yleensä näyttää huomattavalta hopea-valkometallilta, sen vakaat fysikaaliset ja kemialliset ominaisuudet mahdollistavat sen laajan käytön korkeassa-lämpötiloissa ja{3}}stressissä. Se on korvaamaton raaka-aine teollisuuden, kuten ilmailu-, ydinenergia-, puolijohteiden ja tarkkuuslääketieteen aloille. Tämän seurauksena molybdeenin työstäminen on erittäin vaikeaa; Erityisesti molybdeenin korkean-tarkkuuden mikro-reikien työstössä useimmat perinteiset prosessit eivät täytä vaatimuksia.
Huippuluokan-mikroni--tason tarkkuustyöstöprosessina femtosekunnin lasertekniikka tarjoaa etuja, kuten kylmäkäsittelyn (kylmäablaatio), jännitteetön toiminnan, materiaaliriippumattomuuden ja suuren tarkkuuden, ja sillä on merkittävä rooli mikro-nanovalmistuksessa eri aloilla. Erityisesti femtosekuntilaserien materiaalista riippumaton ominaisuus ratkaisee tehokkaasti haasteen, jonka perinteiset prosessit kohtaavat koneistettaessa tarkkoja mikro{6}reikiä molybdeenissä.
Mikä on femtosekundinen laser?
Femtosekuntilaser viittaa laseriin, jonka pulssin leveys on femtosekuntitasolla. Femtosekunti on ajan yksikkö, jossa 1 femtosekunti=10⁻¹⁵ sekuntia. Jos liikkuisimme valon nopeudella, siirtymä 1 femtosekunnissa olisi 0,3 μm, mikä osoittaa, että 1 femtosekunti on erittäin lyhyt kesto.
Toisin sanoen femtosekunnin laserin lyhyt yksittäispulssin kesto{0}} mahdollistaa erittäin suuren huipputehon. Siksi se voi poistaa kohdemateriaalin välittömästi, mikä johtaa työstövaikutuksiin, kuten minimaaliseen lämpö-vaikutusalueeseen (HAZ), ei uudelleenvalettua kerrosta eikä mikro{3}}halkeamia.
Miksi molybdeeni tarvitsee femtosekundilasereita?
Molybdeenillä on vakaat fysikaaliset ja kemialliset ominaisuudet, joten sitä voidaan käyttää laajasti korkeissa{0}}lämpötiloissa ja{1}}stressissä. Vastaavasti molybdeenin työstäminen on kuitenkin erittäin vaikeaa. Erityisesti:
1. Suuri lujuus ja korkea kovuus:
Molybdeeni on siirtymämetalli, jolla on erittäin vahvat atomien väliset sidosvoimat, mikä mahdollistaa sen korkean lujuuden ja kovuuden sekä huoneenlämpötilassa että korkeissa lämpötiloissa. Siksi molybdeeni valitaan usein suuttimien raaka-aineeksi äärimmäisen korkeissa-lämpötiloissa ja{2}}suurissa paineissa, kuten ilmailuteollisuudessa ja puolijohteissa. Kun molybdeenille käytetään perinteistä mekaanista työstöä, leikkuutyökalut tai poranterät kuluvat nopeasti. Lisäksi prosessi synnyttää helposti kosketusjännitystä tai paikallisia korkeita lämpötiloja, mikä johtaa mikro-reikien reunahalkeamiseen ja mikro{6}}halkeamien syntymiseen.
2. Korkea sulamispiste:
Molybdeenin sulamispiste on jopa 2623 astetta ja se kestää korkean lämpötilan ablaatiota. siksi sen käsittely vaatii erittäin suurta energiatiheyttä. Tavalliset laserit ovat molybdeeniä käsitellessä erittäin alttiita aiheuttamaan suuren lämpö-vyöhykkeen (HAZ), mikä johtaa virheisiin, kuten kraatteriin tai sahanhampaiden reunoihin leikkausreunoilla.
Lyhyesti sanottuna molybdeenin ominaisuudet, jotka ovat kovia ja tulenkestäviä, tekevät materiaalin tarkkuustyöstöstä, erityisesti -tarkkuusmikro-reiän työstyksestä poikkeuksellisen vaikeaa. Perinteiset porausprosessit ja tavalliset laserit eivät useimmiten täytä vaatimuksia.

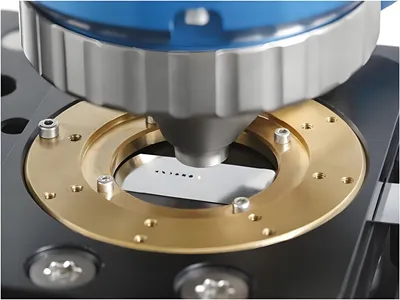

Mikro- ja nanotarkkuuslaserkäsittelylaitteet
Femtosekuntilasertekniikka ei ole vain tavallisten lasereiden yksinkertainen päivitys; pikemminkin se edustaa läpimurtoa prosessointiperiaatteissa, jotka ovat juurtuneet jatkuvaan mikronimittakaavan tutkimiseen ja kehittämiseen. Se sopii erityisen hyvin-mikroni-tason mikro-reikiin, leikkaamiseen ja etsaukseen liittyviin tuotevaatimuksiin. Näin ollen femtosekuntilaserit selviävät tehtävästä helposti ja tarkasti, vaikka vastakkain olisikin vaikeasti-koneistettavia-materiaaleja, kuten molybdeeniä.
Tämä johtuu siitä, että femtosekuntilaserit toimivat äärimmäisissä rajoissa energiatiheyden, vuorovaikutusajan, spatiaalisen mittakaavan ja materiaalin energian absorption ohjattavan asteikon suhteen. Tästä johtuen valmistusprosessin aikana käytetyt fyysiset vaikutukset ja vuorovaikutusmekanismit eroavat olennaisesti perinteisistä laser{1}}materiaalien vuorovaikutusprosesseista. Siksi ne mahdollistavat molybdeenimikro-reikien äärimmäisen tarkan koneistuksen. Erityisesti:
1. Reiän koko:
Ohuiden molybdeenimateriaalien femtosekunnin laserkäsittely on yleensä rajoitettu 2 mm:n paksuuteen. Tällä hetkellä femtosekuntilaserit voivat työstää sopivalla paksuusalueella vähintään 3 μm:n reikien halkaisijat kartioreikille ja 20 μm pystyrei'ille. Tämä on huomattavasti pienempi kuin perinteiset tarkkuustyöstöprosessit, mikä laajentaa molybdeenimikro{5}}reikien käyttöaluetta.
2. Sivuseinän pystysuuntaisuus:
Femtosekuntilaserit voivat työstää sekä kartiomaisia että pystysuuntaisia reikiä. Erityisesti erityisvaatimuksia varten femtosekuntilaserien tarjoama säädettävän kapenemisen joustavuus tarjoaa selkeän edun, mikä mahdollistaa välineiden, kuten ionien, kaasujen ja nesteiden, läpikulun paremman hallinnan.
3. Mittojen tarkkuus:
Femtosekuntilaserit voivat saavuttaa reiän halkaisijan tai leikkaustarkkuuden ±1 μm:n sisällä, mikä on standardi, jota perinteiset laserit tai perinteiset koneistusprosessit eivät voi täyttää. Se on prosessointimenetelmä, joka on suhteellisen lähellä nanometri-tason tarkkuustekniikoita, kuten FIB (Focused Ion Beam) ja fotolitografia, ja se toimii siltana, joka yhdistää mikrometrin ja nanometrin asteikot.
4. Käsittelyn laatu:
Femtosekuntilainen laserkäsittely on "kylmäablaatio" (kylmäkäsittely) menetelmä, jolla voidaan saavuttaa mikroni-tason mikro-reiän työstö, joka on purseeton-, halkeama- ja jonka sivuseinät ovat sileät. Näiden mikro{5}}reikien sisäseinän karheus voidaan taata Ra 0,4 μm:n sisällä tai jopa 0,2 μm:n sisällä. Tämän ominaisuuden ansiosta femtosekuntilasereilla käsitellyt molybdeenimikro{9}}reiät voivat loistaa optisessa kentässä, ja ne täyttävät korkealaatuisten{10}}kuvauslaitteiden tai puolijohteiden aukkojen käsittelyvaatimukset.
